Металлические банные печи
Разновидности конструкций
Простейшие печи для бани из металла
Процесс изготовления
Как улучшить характеристики металлической печки

Металлические банные печи

Металлическая печь имеет малую массу, быстро нагревается и столь же быстро остывает

Нагревательные котлы для парилки различаются по габаритам, форме и вариантам отделки.

Банные печи сиз металла имеют общее устройство:

Корпус. Может иметь форму куба, параллелепипеда, цилиндра вертикальной или горизонтальной ориентации. Служит для размещения функциональных частей для топлива и отвода продуктов его сгорания.
Топка. Ограниченный в корпусе короб для приема и сжигания дров. В нижней части находится колосниковая решетка, а в верхней отверстие для отвода дыма и пиролизных газов.
Зольник. Находится под колосниками, нужен для сбора золы и пепла. Дверка используется для регулировки тяги в системе.
Каменка. Металлическая корзина с камнями. Предназначена для более эффективного распределения тепла по объему парилки. В качестве теплообменника используются обычные булыжники или талькохлорит — уникальный минерал метаморфического типа, обладающий целебными свойствами.
Дымоход. Создает необходимую тягу, отводит дым из камеры сгорания. Обычно делается из стальной трубы.

Иногда устанавливается печка в баню с баком для воды. Емкость располагается непосредственно над котлом и может снабжаться краном для подачи воды на нагревательные элементы или в таз.

Разновидности конструкций

Перед тем как делать котел для парилки, нужно оценить его соотношение к размеру помещения и уровень безопасности.

Печка для бани на дровах своими руками может быть изготовлена в таком исполнении.

Закрытая. Сооружение отличается компактностью и практически полностью исключает вероятность получения ожогов. Выведенная в парную часть котла обкладывается стенками из огнеупорного кирпича, а сверху полностью перекрывается камнями.
Открытая. Боковые части не закрываются, благодаря чему обеспечивается более ускоренный и сильный нагрев помещения. На крышке котла приваривается металлический короб, в который засыпаются булыжники. Емкость для воды делается меньшего объема. Такая печка для бани с баком своими руками делается просто и быстро.
Комбинированная. В таких печах тепловая энергия используется по максимуму. В конструкции выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка с четырьмя отверстиями для трубы и обводного колена.

Также различают нагревательные устройства по типу применяемого топлива:

дровяные — требуют постоянной дозаправки и присмотра, но могут использоваться автономно, независимо от наличия коммуникаций;
электрические — современные, надежные, оснащенные защитой высокого класса устройства, потребляющие большое количество энергии, а значит — дорогие в эксплуатации;
газовые — практичные, безопасные экономичные устройства с возможностью регулировки мощности нагрева.

Выбор делается исходя из особенностей помещения, финансовых возможностей и умений мастера.

Простейшие печи для бани из металла

Печь с выносной топкой

При проектировании обустройства сауны решение относительно типа и характеристик печи принимается после оценки всех сопутствующих факторов. Иногда выбор делается в пользу самых простых конструкций как временное решение при отсутствии средств, оборудования или при ожидании каких либо благоприятных условий для возведения более дорогих и эффективных сооружений.

Варианты формы котлов:

Кубические. Представляют собой классическую буржуйку с внутренней топкой. Внутрь корпуса ставится зольник, колосники, а сверху труба, выводимая через стену на улицу. Безопасность обеспечивается высоким дымоходом и подводом воздушного канала к поддувалу. Является наиболее распространенным способом обустроить парную быстро и недорого.
Вертикальные. Хорошее решение для маленьких парилок. Занимают мало места, от стен отгораживаются изоляционным материалом. Котел может содержать два или три отсека — топка, внутренняя каменка, водяной котел. Для перенаправления тепловых потоков сверху устанавливается экран.
Горизонтальные с выносной топкой. Изготовить такие устройства сложнее, так как нужно делать и изолировать проход в стене. Тем не менее, затраты окупаются. Находиться в парилке комфортно, безопасно, нет риска возгорания и отравления угарным газом. Выносная топка обогревает и предбанник, что удобно и практично.

Печи прямоугольной формы более долговечные, чем круглые, так как железо в углах греется меньше, корпус лучше и дольше сохраняет форму. Высокий котел дает больше конструктивных возможностей, но большая часть тепла выделяется вверх, что требует установки дополнительных приспособлений по его направлению вниз и в стороны.

Процесс изготовления

Для изготовления котла можно использовать газовый баллон

Чтобы сварить нагревательный котел для сауны, можно использовать самые разнообразные, в том числе и бросовые материалы:

старый газовый баллон после его тщательной очистки;
бочку с толстыми стенками;
диски от колес;
отрезок металлической трубы;
листы металла толщиной не менее 5 мм.

Кроме этого потребуется:

арматура для колосников;
ручки, петли и задвижки для дверок;
асбестовый шнур для уплотнения и футеровки;
шамотный и огнеупорный красный кирпич;
глина и песок;
двухслойная труба под дымоход.

При наличии всего необходимого нужно в соответствии с заранее составленной схемой сварить корпус, приделать к нему ножки и приступить к изготовлению печи.

Сначала делается топка:

Нанесение разметки. Вырезание отверстий для поддувала и загрузки топлива. С внутренней стороны корпуса прикрепляются упоры для крепления колосников. Варить нужно аккуратно, лучше точечно, чтобы не прожечь корпус и не оставить на нем выпуклостей от перегрева. Решетку можно сделать самому или приобрести готовое изделие в магазине.
Закрепление дверок. Петли крепятся сваркой, болтами или заклепками. Целесообразно использовать последние два способа, чтобы изделия не деформировались от нагревания.
Проведение футеровки. На стенки топки приклеиваются шамотные кирпичи. Это предотвратит накаливание металла до красного цвета, обеспечит поглощение излишнего жара и продлит срок службы конструкции.

Печь с открытой каменкой

Следующим этапом является изготовление каменки. Используется одна из технологий:

Поверхностная. После проведения замеров делается клетка из арматуры диаметром 10-12 мм. Затем короб устанавливается на крышку котла и приваривается к ней. Глухие стенки делать не стоит, чтобы обеспечить лучший нагрев комнаты и свободный выход пара после подачи воды.
Внутренняя. В корпусе делается отверстие, ставится решетка под камни. Подача воды может осуществляться кружкой через проем или через отверстие из бака с краном.

Полость заполняют особыми минералами — талькохлоритом, диабазом. Не допускается использование слюдосодержащих пород, кремня и гранита.

Изготовление бака для нагрева воды не относится к числу обязательных мероприятий, но позволяет сделать процесс посещения бани более комфортным и безопасным. Данное сооружение служит как подачи воды на камни, так и для последующих гигиенических процедур в душевой.

Для изготовления используются те же материалы, что шли на котел, только стенки их могут быть тоньше, так как изделие не подвергается контакту с открытым пламенем. Концы трубы заглушаются, сверху делается отверстие для заправки, снизу вставляется кран. Бак крепится на каменку, нагрев происходит от непосредственного контакта с материалом, а также от горячего дыма.

Как улучшить характеристики металлической печки

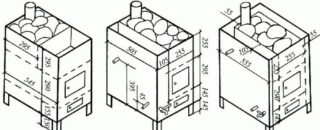

Чертеж металлической печи

Имея чертежи банной печи из металла, можно собрать надежные и функциональные изделия. Но всегда есть возможность сделать их работу эффективнее, а внешний вид привлекательнее.

Поддерживать постоянную тягу и не переживать о возможном пожаре позволят двойные трубы с дефлектором. В таких каналах сажа не задерживается.

Улучшить дизайн очага можно с помощью клинкерной плитки и изразцов. Эти покрытия отлично переносят жар и резкие перепады температуры.

Целесообразно брать крупные камни. Они дольше удерживают тепло и не остывают сразу после поливания водой.

Как сварить печь для бани из трубы или баллона

Самодельная банная печь на дровах – достойная альтернатива заводским аналогам. Далеко не каждый любитель банных процедур может купить металлическую буржуйку или построить добротный кирпичный отопитель, под который и места не всегда хватает. Имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Цель статьи — рассказать, как своими руками сварить печь для бани из трубы большого диаметра или газового баллона.

1 Выбор конструкции самодельной печки
2 Как сделать горизонтальную печь в баню
- 2.1 Рекомендации по подбору металла
- 2.2 Порядок ведения работ
- 2.3 Буржуйка с выносной топкой
3 Печь–котел вертикального типа
4 Заключение

Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

Готовая печка с сеткой для камней и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

Как сделать горизонтальную печь в баню

На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

Банный отопитель из баллона несколько проще в изготовлении и удобнее в эксплуатации, это выяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (диаметр по внешнему обмеру – 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
асбестовый шнур – на уплотнение дверец;
отрезок трубы DN150 для патрубка дымохода;
арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
уголок 25 х 3 мм;
подходящий металлопрокат для ножек;
ручки дверец покупные.

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Порядок ведения работ

Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.

Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:

Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями. Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:

талькохлорит;
базальт;
речная галька;
белый или малиновый кварцит;
габбро-диабаз.

Буржуйка с выносной топкой

Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

Обрамление передней панели с дверцами, выходящими в предбанник, делается по толщине стенки парной

Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее). Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:

В обеих представленных конструкциях количество воздуха для горения регулируется путем открывания дверцы зольной камеры. Регулирование можно оптимизировать, если встроить в дверку простое приспособление с подпружиненной заслонкой. Его несложно смастерить из отрезка трубы диаметром 57 или 76 мм и кусочка тонкого металла. В трубе просверливают отверстие на 6 мм, вставляют туда ось из такой же проволоки, а к ней приваривают металлическую заслонку. Конец оси фиксируется гайкой с пружиной, что и показано на рисунке:

Самодельная воздушная заслонка легко встраивается в топочную дверцу

Печь–котел вертикального типа

Вертикальные железные печки, изготавливаемые из труб, тоже пользуются спросом у любителей банных процедур, поэтому обходить их вниманием нельзя. Другое дело, что в интернете опубликовано множество материалов по сборке различных простых буржуек, повторять их здесь нет смысла. Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:

Агрегат отлично решает проблему недостатка места в парилке, поскольку его вертикальный корпус содержит 3 камеры – топливную, каменку и бак для нагрева воды. Правда, вместительность камеры сгорания невелика и в процессе протапливания бани придется делать несколько загрузок, но это расплата за экономию полезной площади. Опять же, при желании размеры топливника можно увеличить, убрав водяной котел либо сделав его объем меньше.

Совет. Общую высоту печи для бани и каждой камеры в отдельности можно подобрать самому, главное, — максимально увеличить вместительность топки. Тогда и длительность горения с одной закладки дров станет больше.

Порядок проведения работ по изготовлению вертикального отопителя таков:

Обрезка и обработка торцов трубы DN500, вырезание проемов под дверцы.
Подготовка круглых заготовок из металла толщиной 5—10 мм на перегородки, днище и крышку.
Обработка вырезанных частей и изготовление из них дверец печи.
Сваривание колосниковой решетки из арматуры.
Сборка металлической банной печи.

Вначале внутрь корпуса привариваются перегородки, после чего сквозь отверстия в них пропускается дымоходная труба и тщательно обваривается. Устанавливается колосник, затем сваркой прикрепляется днище. Крышка бака делается из 2 частей – одна ставится наглухо, а другая – на навесах. В нижнюю часть котла необходимо врезать патрубок для слива воды, после установки металлической печи к нему следует прикрутить кран. Способы и приемы производства работ подробно показаны на видео:

Заключение

Хотя самодельная печь из стальной трубы выглядит в бане неказисто по сравнению с заводскими «собратьями», но она даст вам приличную экономию денежных средств. Даже в случае, когда вы купите все материалы, а работы поручите мастерам за отдельную плату, то получите буржуйку вдвое дешевле, нежели в магазине. Притом что найти в продаже отопитель с толщиной стенок 5 мм и более практически невозможно. А непрезентабельный вид агрегата легко прячется под каменкой.

Печь для бани своими руками, чертежи и порядовки

От печи в бане зависит влажность и температура воздуха, комфорт и польза для организма. Банную печь обязательно оснащают баком для нагрева воды, дымоходом и карманом-каменкой для камней.

Если у вас есть огромное желание сложить печь для бани своими руками, а не нанимать специалистов — обязательно несколько раз прочитайте эту статью, можете даже распечатать её на листке бумаги и пользоваться непосредственно как шпаргалкой. При этом вы существенно сэкономите и получите бесценный опыт, который в вам в дальнейшем складывать подобные конструкции уже за деньги. Немаловажную роль играет внешняя отделка, ведь баня — это место отдыха, как физического, так и морального и внешний вид печи играет в этом немаловажную роль! После внешней отделки печь в вашей бане должна стать ее «изюминкой», эксклюзивным украшением, на которое просто приятно смотреть, как на картину.

Банную печь располагают либо топочной дверцей в соседнее помещение, либо непосредственно в парную, где и производится закладка дров. Естественно лучше, чтобы дрова закладывались из соседней комнаты, если вам позволяют размеры — делайте именно так.

Баки с водой монтируют либо за корпусом печи на опорах (напольное или настенное крепление), либо крепят его непосредственно над топливником печи. При этом стационарное напольное крепление бака более безопасно, нежели настенное.

Видео инструкция: как сварить металлическую печь для бани своими руками

Расчет объема бака для банной печи

Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.

Как вычислить объем парной и топливника печи?

Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.

Требования к печи

Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Читать еще: Обои в зал в доме фото дизайн

Задвижка для дымохода

Задвижка — вид 2

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

Дверца топливника для печи

Дверца для каменки

Крышка для бака

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Порядовая кладка печи для бани своими руками — фото отчет

Все очень просто, достаточно смотреть на фотографии и делать точно также, естественно при этом нужно использовать подходящие материалы и смеси!

Кирпичная печь для бани готова

Нулевой ряд основания печи:Второй ряд основания печи: Второй ряд и поддувальная камера Четвертый ряд — перекрываем поддувало Ставим колосник Второй ряд шамотного кирпича Оставляем зазор между шамотным и облицовочным кирпичом Третий и четвертый ряд шамотного кирпича Обкладываем шамотный кирпич обычным Кладем пятый ряд шамотного кирпича Делаем шамотную решетку Делаем отпускной канал Ставим топочную дверцу Выводим регистр Крепим верхнюю часть дверки Готовая топочная дверка Внешний вид печи на данном этапе Делаем решетку, на которой должны будут лежать камни Второй ряд кармана для камней Выводим верхний уровень регистра Как должна выглядеть печь, если вы все делаете правильно Необходимые места укладки шамотного кирпича Крайний ряд шамотного кирпича Делаем отверстия в шамотном кирпиче Подготовка задвижки к установке (примерка) Укладка задвижки Обкладка задвижки Перекрываем проем над ядром Сужаем дымоход Кладка дымохода Установка второй задвижки Подгонка верхней части дымохода к потолку Если вы все сделали правильно, ваша печь для бани должна выглядеть примерно вот так

Поздравляем вас, оказывается, что вы вполне справились с задачей самостоятельно!

Понравилась статья?
Сохраните, чтобы не потерять!

Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Футеровка — обложить топку изнутри жаропрочным кирпичом
Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.

Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м 3 . В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м 3 , размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Читать еще: Темные стены в интерьере гостиной фото

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Какой чертеж выбрать для банной печи из металла своими руками

Многие люди при обустройстве загородного участка наряду с домом возводят и баню. Чтобы она быстро прогревалась, а пар был высокого качества, не обойтись без печи. В эти сооружения устанавливаются специальные печи, отличающиеся от тех, которые размещают в домах. Многие выбирают металлические печи. Они обеспечивают довольно быстрый прогрев помещения и легко устанавливаются.

Если вы строите баню и сделали выбор в пользу металлической печи, то необязательно покупать её. Вы вполне можете построить её своими руками. Технология создания печи своими руками довольно простая, а материалы, применяемые при её сооружении, доступны для каждого.

Металлические печи для бани: конструкция

Многие владельцы устанавливают печи для бани своими руками из металла. Самые простые — буржуйки. Если говорить о конструкции таких печек, то они представляют собой ящик, снабженный дверцей и имеющий трубу. Такие конструкции имеют определенные недостатки. Один из них – невысокая тепловая отдача. Кроме этого при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

Материалы:

листовая сталь 8 мм;
металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
пруток — 10 мм;
колосник;
щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

Все начинается с того, что берут отрезок трубы, в котором вырезают поддувало. Отверстие должно иметь размер 50 х 200 мм. Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для колосника. Чтобы сделать его, необходимо взять металлическую пластину с проушинами. Колосник можно приобрести в любом строительном магазине.

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Форма железной печи для бани

Многим может показаться, что форма печки является несущественным параметром. Однако это не так. Ведь именно от неё зависит производительность печки. А кроме этого правильно подобранная форма обеспечивает удобство эксплуатации конструкции. Если говорить о наиболее распространенных формах печей, то выделим следующие:

цилиндрические;
горизонтальные;
фигурные;
прямоугольные.

Наибольшее удобство при использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печек. Они при эксплуатации печки никогда не раскаляются докрасна. С этим связано распространенное мнение, что именно такой каркас сохраняет форму в течение длительного времени. Кроме этого, форма печки влияет на равномерность прогрева, поскольку максимальный разогрев одного элемента приводит к уменьшению нагрева расположенной рядом с печью стены. А это положительно влияет на равномерный прогрев всего помещения и обеспечения баланса тепловых потоков.

При правильном разогреве конструкция может служить долго, поскольку она в этом случае будет иметь высокую механическую устойчивость. Обратив внимание на существующие формы печек, это нетрудно заметить. Менее устойчивыми к нагреву являются банные печки круглой и цилиндрической формы. По этой причине при изготовлении их стенки делают плотными и усиленными. А вот прямоугольная печь более устойчива к нагреву по той причине, что у нее углы всегда холодные. Однако следует знать, что в процессе длительной эксплуатации таким печкам потери формы тоже не избежать.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы. Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Заключение

Печь – главный элемент любой бани. Если печь подобрана правильно, то будет обеспечен быстрый прогрев сооружения, а создаваемый пар будет качественным.

Необязательно покупать печь в магазине, ведь можно изготовить её своими руками. Материалы, используемые для ее изготовления, вполне доступные, поэтому с изготовлением металлической печи для бани не возникнет сложностей. Инструменты тоже требуются самые простые. Приложив определенные усилия, у вас появится полноценная банная печь, которая сделает приём парных процедур в бане приятным занятием.

0 0 голоса

Рейтинг статьи

Как изготовить печь для бани из металла своими руками — чертежи с высоким КПД
