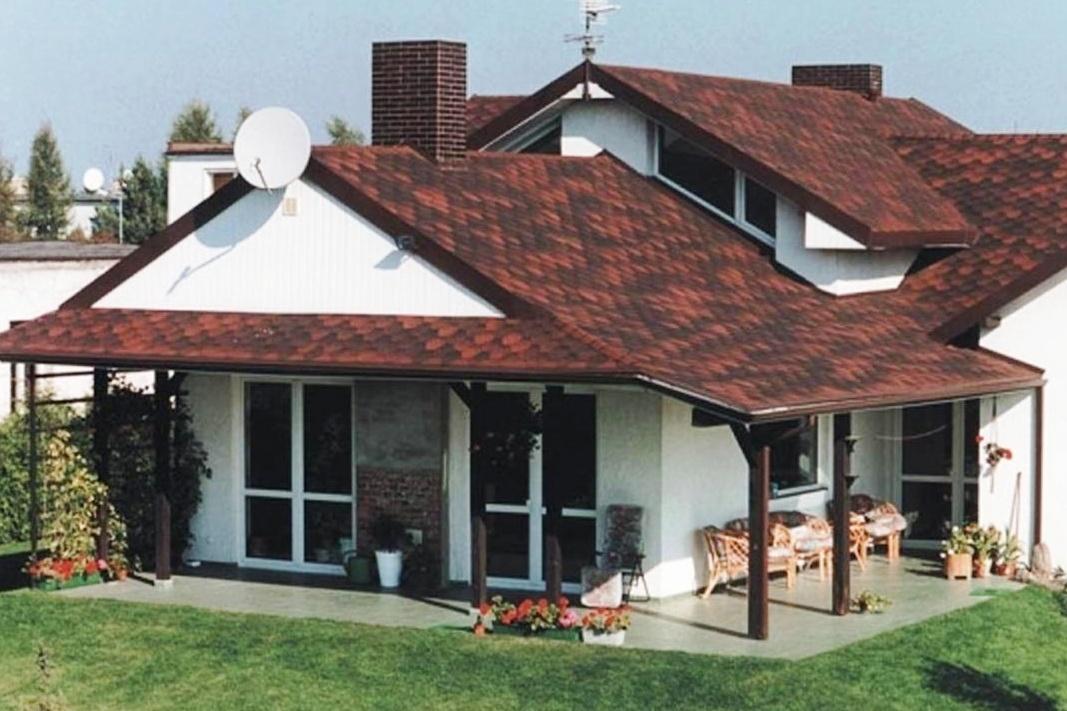

Гибкая черепица

Гибкая черепица. Исправляем ошибки монтажа на основе опыта форумчан.

Гибкая черепица или, как её ещё называют – мягкая кровля представляет собой мягкий кровельный материал, в основе которого лежит слой стеклохолста пропитанного с двух сторон битумом. С верхней стороны черепица покрывается насыпкой – состоящей из цветных каменных гранул, придающих поверхности кровли фактурный и запоминающийся внешний вид. С нижней же стороны, черепицу покрывают самоклеящимся битумно-полимерным слоем, который обеспечивает надежную фиксацию черепицы к специальной подложке.

Узнать больше об особенностях выбора и монтажа гибкой черепицы пользователи forumhouse.ru могут в этом разделе нашего форума.

Выбирая тип покрытия крыши для своего будущего дома необходимо учитывать множество факторов, например – архитектуру здания и конструктивные особенности кровли.

Чем же так привлекает гибкая черепица застройщиков?

Среди основных достоинств мягкой кровли можно выделить:

  • Простота монтажа гибкой черепицы – позволяет проводить работу по укладке мягкой кровли самостоятельно;
  • Высокая долговечность гибкой черепицы и её стойкость к солнечным лучам;
  • Отличные звукоизоляционные свойства – позволяют данному типу кровли эффективно гасить звуки от ударов дождя по крыше;
  • Гибкая черепица, в отличие от других материалов – например, металлочерепицы, позволяет минимизировать отходы материала при монтаже, и зачастую становится единственно верным решением для покрытия крыш сложной конфигурации;
  • Относительная лёгкость гибкой черепицы позволяет возводить облегчённые стропильные системы.

Но кажущаяся лёгкость монтажа таит в себе, пожалуй, главный недостаток мягкой кровли – необходимость тщательной подготовки поверхности основания под укладку и строгое соблюдение технологии укладки мягкой кровли.

Как показывает опыт участников forumhouse.ru именно от предварительной подготовки основания, будет зависеть то, как поведёт себя ваша кровля в будущем.

Горячее обсуждение устройства стропильных систем наши форумчане ведут здесь .

Особенности монтажа

Гибкая черепица, как и кровля любого другого вида, является лишь видимой частью айсберга под названием – кровельный пирог. Чаще всего гибкую черепицу кладут на основание, сделанное из OSB-плит.

Использование OSB в качестве плиты для фасада, можно прочитать в этом разделе нашего форума.

Само основание лежит на обрешетке и стропилах, между которыми уложен слой теплоизоляции. Перед монтажом мягкой кровли на ровное и сухое основание укладывается подкладочный ковёр.

Если наклон крыши составляет более 18 градусов, то подкладочный ковёр обязательно стелить только в местах с повышенным риском протечек – вдоль свесов карнизов и ендов. Если же угол наклона крыши меньше, то подкладочный ковер необходимо уложить по всему скату крыши – начиная снизу вверх. При этом перехлёст между разными частями подкладочного ковра должен быть не менее 100 мм. Места нахлеста герметизируются битумной мастикой, а сам подкладочный ковёр крепиться к основанию оцинкованными гвоздями.

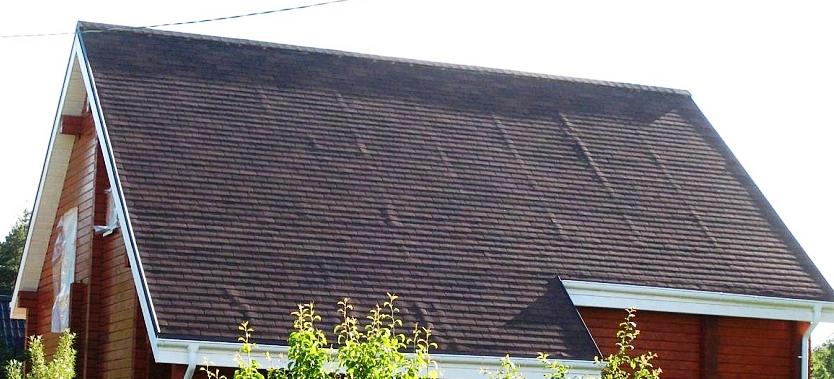

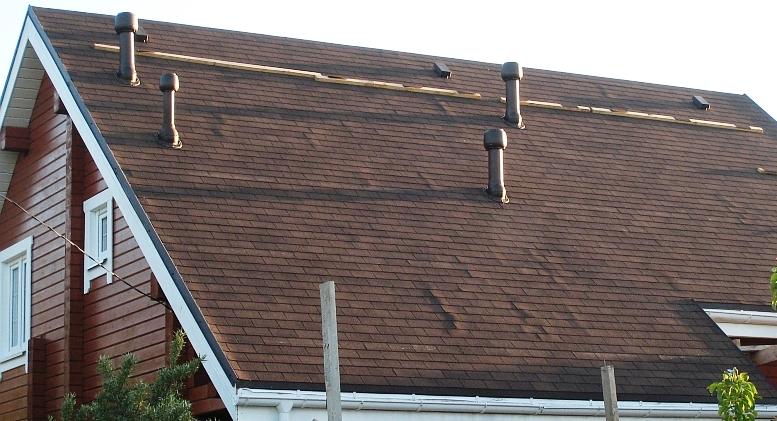

Обратите внимание на данное фото

Пользователь forumhouse.ru Галина (ник на форуме Ростика) считает, что данная проблема с мягкой кровлей, как представленная на фото, произошла из-за того, что поднялся подкладочный ковёр.

Галина:

– Видимо начали монтаж кровли при низкой температуре, тогда ковер был натянут, а потом резко потеплело, и материал расширился, из-за этого на кровле появились волны. А для того чтобы исправить подобную проблему можно попытаться в местах сильного вздутия локально открепить гонты и попробовать подтянуть ковер.

На таких уклонах лучше не ставить подкладочный ковер на всю плоскость. Выбирать материал нужно потолще, тогда не будет видно этих швов и вздуваться не будет.

Для удобства работы с OSB – плитами наш форумчанин (ник на форуме Кашников) рекомендует производить их укладку сверху вниз.

– Так гораздо удобнее работать. Крутишь лист, нормально стоя на обрешетке.

Листы OSB необходимо прикручивать вразбежку, оставляя между ними зазор в 2-3 мм. Зазор между листами необходим для расширения при перепаде температур.

Со статьёй посвящённой особенностям монтажа мягкой кровле можно ознакомиться по этой ссылке.

Для качественного монтажа гибкой черепицы необходимо не только строго придерживаться технологии укладки, но и работать с качественным материалом.

Интересен личный опыт пользователя forumhouse.ru (ник на форуме interserviceru).

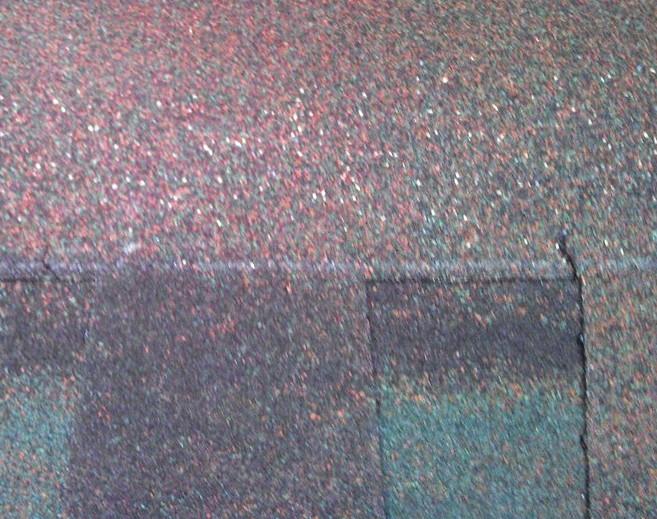

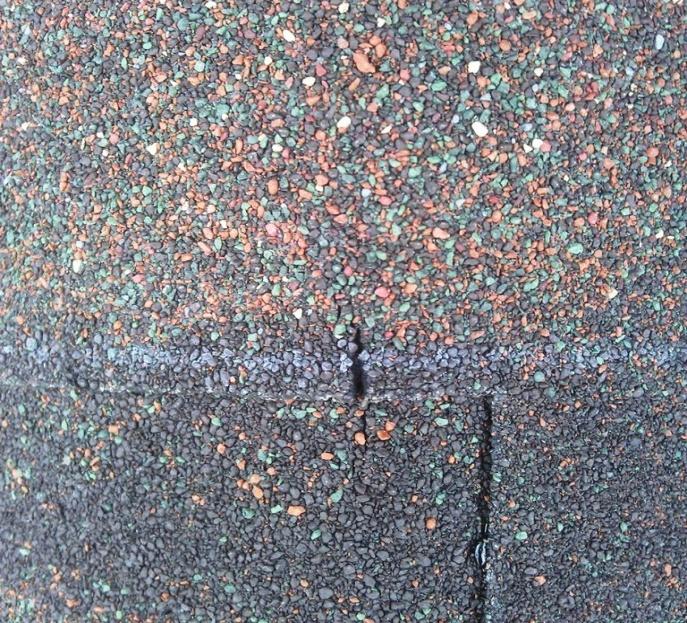

– На днях привезли черепицу. Обнаружил, что если положить гонт на руку, то под собственным весом она изгибается и трескается. Как я понимаю, на крышу её класть нельзя.

Так что же черепица на представленных фото брак?

В данном случае заслуживает внимания ответ производителя:

– Так как данная черепица двухслойная, то при сильном загибе в месте стыка двух слоев могут образовываться трещинки. Связано это с тем, что один из слоев подвержен сильному растяжению в процессе загиба — вполне логично – нижний слой сжимается, верхний растягивается сильнее нижнего. Также обратили внимание, что при сгибе трещинки начинаются именно в месте наложения двух слоев. После монтажа, на солнце, все затянется и никаких трещин не останется.

Следует помнить, что мягкую кровлю, причем любого производителя не рекомендуется подвергать излишне сильному перегибу, например, класть пачку с черепицей на конёк крыши.

Монтаж гибкой черепицы рекомендуется начинать с середины нижнего края ската крыши. Сначала необходимо уложить прямоугольную карнизную черепицу – по краю свеса кровли, и уже затем поднимать черепицу ряд за рядом вверх.

Процедура укладки производится следующим образом:

  1. Сначала, с изнаночной стороны черепицы снимают защитную пленку и затем укладывают её на место. На месте черепицу прибивают с помощью оцинкованных гвоздей так, чтобы шляпки гвоздей спрятались под верхний слой черепицы. Укладка рядов черепицы производится так, чтобы верхний гонт закрывал шляпки гвоздей нижнего ряда.
  2. Окончательная фиксация мягкой кровли происходит под воздействием солнечных лучей. При нагреве битумное основание и плитки склеиваются между собой, и с основанием. Если же монтаж черепицы производится в прохладное время года, рекомендуется осуществлять прогрев плитки строительным феном для герметизации стыков.

Монтаж гибкой черепицы запрещается проводить на мокрое или недостаточно сухое основание! Так как влага под уложенным слоем не сможет испариться, и в дальнейшем крыша начнет гнить изнутри.

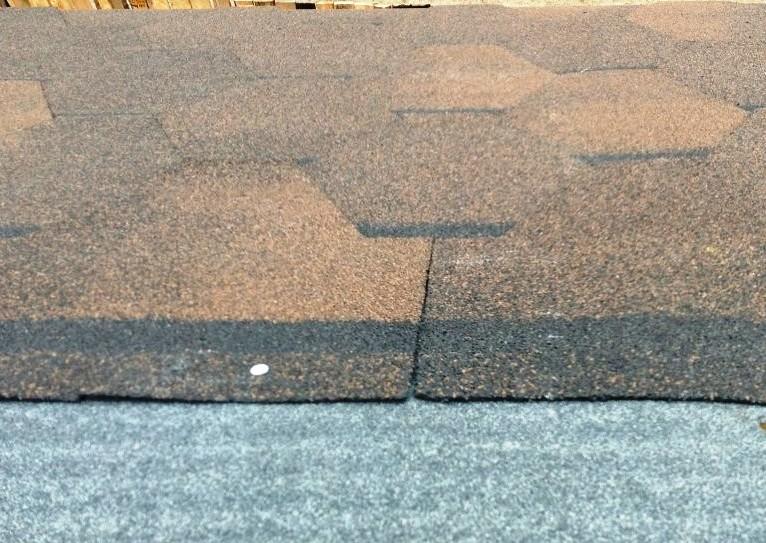

Важность точного следования инструкции по монтажу гибкой черепицы хорошо демонстрирует личный опыт нашего форумчанина Анатолия (ник на форуме Анарам).

Так как строительство своего каркасного дома он освещал на forumhouse.ru, то наш пользователь (ник на форуме Nikolaputa) вовремя заметил, что строительная бригада забила гвозди с нарушением технологии монтажа.

Прочитать тему про строительство этого каркасного дома можно здесь.

Nikolaputa:

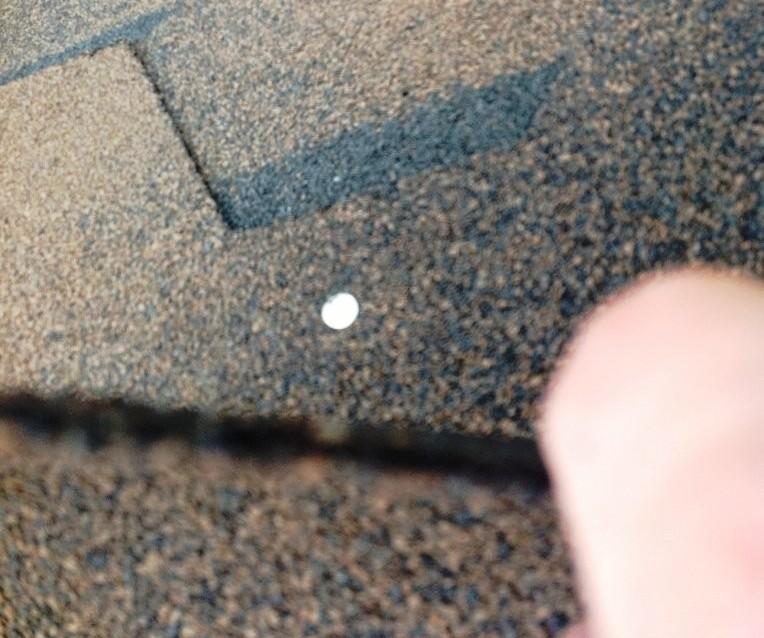

– Гвозди надо было бить под шестигранник, тем самым пробивая нижний ряд черепицы.

В инструкции по монтажу мягкой кровли указаны места пробития черепицы, они должны пробиваться как раз в месте приклеивания.

Для исправления данной ситуации, пользователем forumhouse.ruДенисом, (ник на форуме silent) был предложен следующий выход.

Денис:

В местах добоя гвоздей, верхний гонт будет приподниматься, и гвозди займут свои законные места. Затем черепица будет прогрета и прижата к нижнему гонту. Таким образом, мы убиваем сразу 2-х зайцев: исправляем ситуацию с гвоздями и склеиваем гонты раньше весны.

Ещё одной распространённой ошибкой при монтаже гибкой черепицы является заметный глазу, цветовой перепад рисунка мягкой кровли.

Чтобы избежать подобной ошибки, перед началом укладки гибкой черепицы, необходимо выполнить смешивание гонтов взятых из нескольких различных пачек.

В случае же укладки мягкой черепицы при температуре ниже +5°С, упаковки с черепицей, перед монтажом необходимо хранить в теплом помещении.

Итак, прислушиваясь к советам наших форумчан, и читая наши материалы, Вы сможете избежать большинства ошибок, связанных с монтажом такого замечательного кровельного материала как – гибкая черепица!

Читать еще:  Вынос крыши от стены

Узнать всё о монтаже мягкой кровли Вы сможете в данном разделе нашего форума. Это видео поможет Вам определиться с выбором кровельного материала. А ознакомившись с нашим видеосюжетом, Вы сможете наглядно проследить детали процесса укладки гибкой черепицы.

Как правильно рассчитать минимальный угол наклона крыши из мягкой кровли

20.12.2016 3,315 Просмотров

Мягкая черепица для наклонных кровель – это материал, имитирующий внешний вид классический черепицы (например Шинглас), но отличающийся от нее в лучшую сторону по ряду параметров.

Данный материал позволяет реализовывать множество конструктивных решений, но для правильной и надежной укладки мягкой черепицы нужно соблюдать все необходимые числовые соотношения и параметры.

В том числе и оптимальный угол наклона крыши.

Достоинства и недостатки

Мягкая черепица, как современный и практичный материал, обладает множеством достоинств:

  • Возможность обустройства кровель сложных форм, это достигается за счет хорошей эластичности материала.
  • Устойчивость к температурным воздействиям, битумное покрытие мягкой черепицы расширяется от тепла в меньшей степени, чем металл.
  • Легкость материала, упрощающая его транспортировку и монтаж (другие тех. характеристики тут).
  • Влагостойкость. Мягкая черепица хорошо защищает кровельный пирог от проникновения жидкости, что делает установку отдельной гидроизоляции обязательной только в самых уязвимых участках.
  • Хорошая звукоизоляция – мягкая черепица не «гремит» во время дождя и при ветре.
  • Разнообразие оттенков и узоров.

Есть у мягкой черепицы и ряд недостатков, усложняющих ее монтаж и эксплуатацию:

  • Материал укладывается только на подготовленное основание (из фанеры или ОСБ), в отличие от металлочерепицы, которую можно монтировать непосредственно на обрешетку.
  • Мягкую кровлю нельзя устанавливать при угле ската меньше 12 градусов.
  • Цена материала относительно высока.

Кровельный пирог

Внутреннее обустройство кровли зависит от того, предполагается ли ее утепление. Для утепления крыши необходима установка двух дополнительных слоев: теплоизоляционного слоя и пароизоляции, защищающей кровельный пирог от внутреннего конденсата здания. Структура пирога утепленной крыши выглядит так:

  • Пароизоляция.
  • Стропильная система.
  • Утепление.
  • Гидроизоляция.
  • Обрешетка.
  • Подкладочный ковер (опционально).
  • Подкладочное покрытие.
  • Мягкая черепица.

Обустройство пирога начинается с установки стропильной системы. Затем к нему прикрепляется гидроизоляция, а поверх нее устанавливается обрешетка. На обрешетку монтируется подкладочное покрытие, и к нему приклеивается черепица. Теплоизоляция устанавливается в ячейки, образуемые пересечениями стропильных балок.

Минимальный угол наклона крыши из мягкой кровли

Минимальный угол для мягкой кровли выбирается не только из эстетических предпочтений и практических нужд, но и с учетом объективных факторов, соблюдение которых позволит увеличить эксплуатационный потенциал конструкции. К таким факторам относятся:

  • Количество осадков в зимнее время. Снежные массы должны скапливаться в как можно меньшем количестве, иначе нагрузка на конструкцию будет излишней, что приблизит время ее прихода в негодность. Важно обеспечить возможность легкого схода снега и льда с поверхности кровли, для этого увеличивается угол наклона скатов крыши.
  • Ветровая нагрузка. Большой уклон мягкой кровли увеличивает площадь вертикальной поверхности крыши и тем самым повышает ее парусность, то есть подверженность воздействию ветра.
  • Количество солнечного тепла. В регионах с жарким летом лучше минимизировать угол ската, так это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания. Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.

Также минимальный уклон кровли из мягкой черепицы зависит от предназначения чердачного помещения. Если планируется его обустройство в мансарду, то потребность во внутреннем свободном пространстве повышается, повышается и необходимый угол наклона крыши.

Минимальный угол наклона кровли для кровельных материалов

Минимальный уклон мягкой кровли с внутренним водостоком составляет 11 градусов. Но российским климатическим условиям такой угол не соответствует. Оптимальный уклон для средней полосы России равен 20-40 градусам: он обеспечивает как достойную ветрозащиту, так и своевременный сход снежных масс.

Карта снеговой нагрузки

Формулы расчета

Простые тригонометрические формулы позволяют найти угол ската кровли, соответствующий установленной высоте конька.

Двухскатная крыша образует конструкцию в форме равнобедренного треугольника.

Если провести перпендикуляр из конька к пролету дома (основание конструкции), то он разделится на два прямоугольных треугольника, к которым можно применять формулы тригонометрии.

Катетами таких треугольников будут половина длины пролета и высота конька, гипотенузой – длина ската.

Угол наклона – это угол между скатом и пролетом, для его определения нужно найти частное длин конька и пролета (у пролета берется ½ длины), то есть частное противолежащего и прилежащего катетов.

Полученный результат будет тангенсом угла. Чтобы найти сам угол по его тангенсу, нужно воспользоваться таблицей Брадиса.

Механизм расчета угла наклона четырехскатной крыши аналогичен: высота конька делится на половину длины пролета, полученное число сверяется по таблице Брадиса.

Пример расчета:

  • Высота конька = 3 метра, длина пролета = 10 метров.
  • Находим половину длины пролета, 10/2 = 5 метров.
  • Находим тангенс угла ската, 3/5 = 0,6.
  • По таблице Брадиса этому тангенсу соответствует угол в 31 градус.

После нахождения данного параметра нужно узнать о предполагаемых снеговых и ветровых нагрузках. Для этого с помощью специальных таблиц узнается средняя нагрузка для конкретного региона и умножается на коэффициент, определяемый углом ската.

Как перевести угол наклона в градусы?

Нагрузки измеряются в килограммах на квадратный метр, если суммарный показатель этих параметров (плюс вес кровли) превосходит 300 кг/м 2 , то следует облегчить кровельный пирог или уменьшить угол наклона.

Заключение

Хоть выбор оптимального угла ската и осложняется суровыми климатическими условиями России, строгий математический подход к этому процессу позволит сделать расчеты, которые обеспечат обустройство надежной и долговечной кровли.

Уклон крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы%градусы%градусы%
1,75%16°28,68%31°60,09%
3,50%17°30,58%32°62,48%
5,24%18°32,50%33°64,93%
7,00%19°34,43%34°67,45%
8,75%20°36,39%35°70,01%
10,51%21°38,38%36°72,65%
12,28%22°40,40%37°75,35%
14,05%23°42,45%38°78,13%
15,84%24°44,52%39°80,98%
10°17,64%25°46,64%40°83,90%
11°19,44%26°48,78%41°86,92%
12°21,25%27°50,95%42°90,04%
13°23,09%28°53,18%43°93,25%
14°24,94%29°55,42%44°96,58%
15°26,80%30°57,73%45°100%
Читать еще:  Как правильно сделать ендову на крыше

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный угол наклона крыши из мягкой кровли и другие важные нюансы укладки

При укладке мягких кровельных покрытий, как собственно и любых других, необходимо соблюдать рекомендованные углы наклона. Но на какие кровли их можно укладывать? Предлагаю вам ознакомиться со всеми видами мягких кровельных материалов и основными нюансами их укладки, что поможет вам правильно выполнить их монтаж.

Уклон мягкой кровли зависит от типа покрытия

Виды мягких покрытий

Мягкими материалами называются покрытия, выполненные на основе битума или полимеров. Все они делятся на несколько типов:

Виды мягких кровельных материалов

Далее ознакомимся со всеми их видами.

Рулонные

Название этих материалов говорит само за себя — они продаются в рулонах, которые в процессе укладки раскатываются по поверхности крыши. Рулонные изделия изготавливаются на основе битума, чаще всего модифицированного полимерами. Для увеличения прочности, битумное покрытие армируют стеклохолстом или другим материалом.

Рулонные материалы изготавливаются на основе битума

Наиболее распространенным рулонным материалом является известный всем рубероид. Правда, классический рубероид в последнее время применяется редко по причине недолговечности и других низких эксплуатационных качеств.

Рубероид уступает по качеству современным аналогам на основе модифицированного битума

На смену ему пришел боле современный аналог, выполненный на основе модифицированного битума, который называется еврорубероидом.

В зависимости от предназначения рулонные изделия делятся на два типа:

  • Подкладочные. Предназначены для укладки первого слоя;

Монтаж рулонной кровли начинается с укладки подкладочных слоев

  • Финишные. Используются как финишный слой, поэтому с одной стороны они покрыты защитно-декоративной посыпкой.

Минимальный угол наклона для рулонных материалов составляет 0 градусов. При уклоне до 2-3 градусов необходимо укладывать 3-4 подкладочных слоя, обеспечивая при этом нахлест полотен друг на друга не менее 15-20 см.

Правда, даже плоская крыша обычно имеет небольшой уклон, поэтому на поверхности с нулевым уклоном рубероид укладывается редко. Что касается максимального угла, то он составляет 15 градусов, реже 22.

Еврорубероид можно использовать для плоских и односкатных крыш с небольшим углом наклона

Таким образом, еврорубероид можно применять даже для односкатных кровель, угол наклона которых обычно находится в пределах 5-15 градусов. Что касается монтажа, укладка может быть выполнена двумя способами:

  • Путем наплавления. Перед монтажом тыльная сторона покрытия разогревается газовой горелкой, паяльной лампой или строительным феном;

Еврорубероид чаще всего укладывается путем наплавления

  • Самоклеящимся способом. В этом случае с тыльной стороны покрытия удаляется пленка и приклеивается материал. Как правило, самоклеящимися делают только финишные рулоны, которые хорошо приклеиваются к подкладочному ковру.

Все изделия на основе битума можно следует монтировать при плюсовой температуре, так как на морозе ни становятся хрупкими.

Мастичные

Кровельные мастики представляют собой покрытия, которые наносятся на кровлю в жидком виде, после чего застывают. Как и рубероид, они изготавливаются на основе битума. Правда, чисто битумная мастика применяется в последнее время редко.

Мастики наносятся на поверхность в жидком виде

Чаще всего используется резиновая и модифицированная полимерами мастика. Главное достоинство всех мастик заключается в том, что они образуют сплошное покрытие без стыков, чем обеспечивают высокий уровень защиты от влаги.

Минимальный уклон зависит от типа состава:

  • Битумная. Можно использовать исключительно для плоских крыш. При этом слой обязательно армируется стеклохолстом.

Для крыш с большим уклоном битумную мастику использовать нельзя, так как на солнце она сильно размягчается. Соответственно, при наличии уклона она просто стечет;

Битумные мастики можно использовать только для плоских крыш

  • Битумно-полимерные. Можно использовать для крыш с уклоном от 0 до 25%;
  • Жидкая резина. Мастики нового поколения, именуемые жидкой резиной, можно использовать даже для скатных крыш. Правда, в этом случае они применяются не как самостоятельное покрытие, а в целях ремонта старой кровли. Соответственно наносятся поверх старого кровельного материала, к примеру, шифера.

Жидкую резину можно наносить на плоские и скатные крыши с любым уклоном

Жидкую резину можно использовать в качестве финишного слоя для обустройства эксплуатируемой кровли, так как она не боится механических воздействий.

Мембраны применяются для плоских кровель

Мембранные

Мембраны представляют собой современное кровельное покрытие, выполненное на основе полимеров, таких как поливинилхлорид, этилен-пропилен-диен-мономер или др. Они, чаще всего, представляют собой большие полотна, которые могут покрыть всю поверхность крыши. Если размеров полотна недостаточно, чтобы полностью покрыть крышу, стыки полотен спаиваются.

Мембраны укладываются поверх теплоизоляции

Мембраны изначально предназначены для укладки на плоские крыши, однако использование этого кровельного материала допускается и для односкатных крыш. Единственное, основание обязательно должно быть ровным и гладким. Поэтому мембраны укладывают поверх утеплителя.

Битумная черепица предназначена для скатных крыш

Битумная черепица

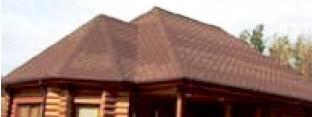

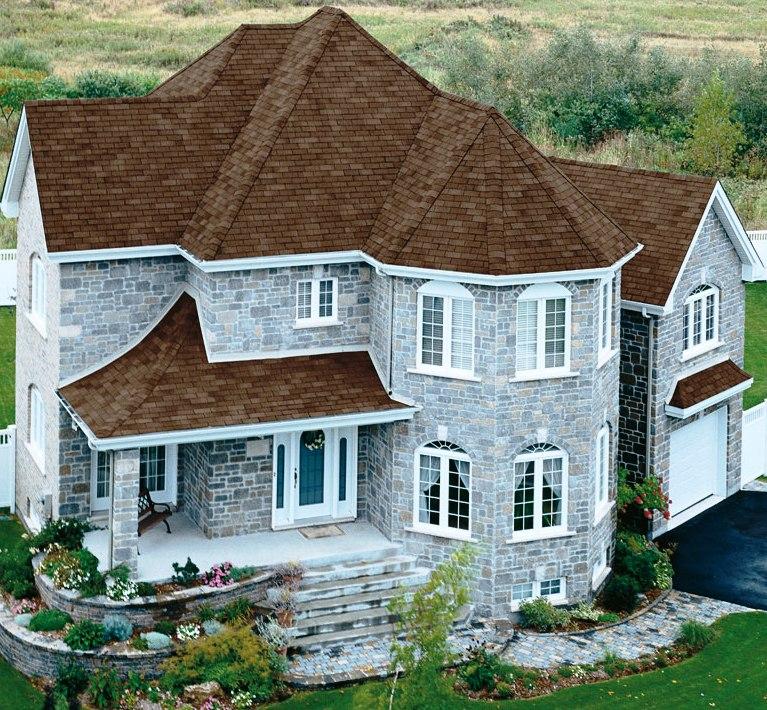

Огромной популярностью в последнее время пользуется битумная, или гибкая черепица. Она представляет собой штучный материал в виде гонтов, предназначенный для скатных кровель.

В отличие от большинства других материалов для скатных крыш, под мягкую черепицу выполняется монтируется обрешетка, так как монтаж битумной черепицы может быть выполнен только на сплошную гладкую поверхность. Что касается углов наклона, производители предоставляют следующую информацию:

  • Минимальный. Для кровли из мягкой черепицы этот параметр составляет 11 градусов. Единственное, при укладке гонтов на кровлю с минимальным уклоном, необходимо по всей ее площади использовать подкладочный ковер, который обеспечит дополнительную защиту от влаги.

Для укладки битумной черепицы на пологие скаты необходимо использовать подкладочный ковер

  • Максимальный. Данный параметр не ограничен, т.е. может достигать 90 градусов. Единственное, при уклоне свыше 45 градусов каждый гонт необходимо крепить шестью гвоздями.
Читать еще:  Крепление отливов на крыше

При меньшем наклоне гвозди вбиваются только по углам гонта, т.е. крепление происходит в четырех точках.

Для крепления гибкой черепицы к крутому скату необходимо использовать 6 гвоздей

  • Рекомендуемый. Этот показатель находится в пределах 20-45 градусов. При таких уклонах покрытие отлично справляется с гидроизоляцией и не требует усиленного крепления.

Вот и все мягкие покрытия, о которых я хотел вам рассказать.

Вывод

Теперь вы знаете какой угол наклона могут иметь мягкие кровли, и какие еще важные нюансы необходимо учитывать при их устройстве. Если что-то из вышесказанного вам непонятно, обращайтесь ко мне в комментариях, и я с радостью отвечу на ваши вопросы.

Угол наклона крыши для мягкой кровли

При планировании крыши, одним из главных параметров, определяющих ее геометрию, будет являться угол ее склона. Немногие, наверное, знают, что уклон крыши делается не просто так. Данный параметр определяется не только желанием застройщика, но и равной степени (а зачастую и большей) типом используемого кровельного покрытия. В случае, если используется металлочерепица, то допустимые углы будут различаться, если бы применялся, скажем, шифер или профнастил (рис.1)

Выбор уклона крыши в зависимости от кровельного материала

Для штучных материалов, таких как черепица и шифер, самым малым считается угол в 22 градуса. Это предотвращает скапливание на стыках влаги и просачивание ее внутрь здания.

Для рулонных материалов минимальный угол наклона будет выбираться в зависимости от количества уложенных слоев. При трехслойном покрытии угол составит от 2 до 5 градусов, при двухслойном — 15 градусов.

Малым углом наклона кровли из профнастила считается 12 градусов. При небольших углах по рекомендациям производителей стыки следует дополнительно проклеивать герметикам.

Для крыш, покрытых металлочерепицей, минимальный угол равен 14 градусам.

Для крыш, покрытых ондулином, минимальный угол — 6 градусов.

Для мягкой черепицы малым углом считается 11 градусов, при этом независимо от выбранного угла существует обязательное условие — монтаж сплошной обрешетки.

Мембранные покрытия имеют минимальный угол 2 градуса.

Также существует определенное количество факторов, определяющий возможный угол склона кровли, вклад которых имеет наибольшие значение:

* Роза ветров и их сила;

*Среднегодовые объемы осадков;

Рассмотрим каждый из факторов поподробнее:

Параметр характеризуется величиной, показывающей какую максимальную массу снега способна удерживать поверхность кровли. Параметр следует обязательно учитывать в районах с обильными снегами, так как в случае его недостаточности, возможны серьезные механические повреждения кровли. Рассчитать необходимую максимальную снеговую нагрузки можно используя специальные справочники или используя интернет ресурсы. Обычно в районах, где происходит обильное выпадение осадков, а в зимний период очень сильные снегопады, выбирают уклон ската от 45 до 60 градусов. Такой угол наклона конструируют специально, так как он позволяет снизить нагрузку, особенно в зимние периоды, на кровельную систему, поскольку снег просто не будет скапливаться на крыше, а будет сползать вниз из-за собственного веса.

Роза ветров и их сила:

А если конструируют крышу для региона, где характерны сильные и постоянные ветра, угол крыши выбирают минимальный, так как это уменьшает так называемую «парусность» кровельного покрытия. В основном угол выбирают от 9 до 20 градусов.

Среднегодовые объемы осадков:

Однако на практике в разных регионах возникают как сильные порывы ветра, так и обильные осадки, и выбор угла должен учитывать этот факт. Поэтому наиболее оптимальным является уклон крыши, в средних значениях, то есть от 20 до 45 градусов. Он является подходящим практически для любого вида кровельного материала, к примеру, для очень популярных сегодня профнастила или металлочерепицы.

В местности с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других видов, а значит нагревание от солнечных лучей будет происходить в меньшей степени. Но и такая конструкция не должна быть абсолютно горизонтальной: уклон плоской кровли должен быть, как минимум, в пределах 3-5 градусов. Минимальный уклон плоской кровли обеспечит нормальный сход дождевой и талой влаги.

При расчетах снеговой нагрузки, особое внимание следует уделить особенностям теплоизоляции. Данный факт обусловлен тем, что в случае слабой теплоизоляции происходит постоянный отток тепла из обогреваемых частей сооружения к кровле, что в свою очередь приводит к таянию и уменьшению снежной массы. В случае реализации качественной теплоизоляции, величина теплового потока существенно падает, что приводит к тому, что снега скапливается больше и соответственно снеговую нагрузку необходимо увеличить.

Внимание! В случае производства работ по утеплению сооружений, в которые ранее не были утеплены, возможно придется усилить несущую систему кровли, так как в ходе дальнейшей эксплуатации кровля может не выдержать снеговую нагрузку.

Геометрия кровли имеет важное значение на угол склона кровли. В случае реализации односкатного варианта кровли его значение может варьировать от 20 до 30 градусов, в случае двухскатной от 20 до 45 градусов. Данное обстоятельство обусловлено характерными чертами конструкции.

Также необходимо учитывать что от наклона крыши зависит полезная площадь мансарды (рис. 2)

Достоинства и недостатки малых углов склона кровли

В приведенных данных (рекомендуемых) стандарта СНиП, для кровель с металлочерепичным покрытием минимальное значение угла склона составляет всего 14 гр. некоторым изготовителям удалось улучшить механические свойства своей продукции, это дало возможность организовывать кровли с использованием таких материалов с углом склона до 12 гр.

Добиться этих результатов, производителям удалось, благодаря существенному снижению шероховатости поверхности (позволяет снежным массам быстрее сползать) и нанесению специализированных синтетических покрытий.

Однако следует помнить, что использовать минимально допустимый угол склона не всегда представляется возможным.

Рассмотрим положительные стороны малого угла склона кровли:

— меньший вес конструкции;

— меньший объем необходимого кровельного покрытия;

— снижение показателей вестовой нагрузки;

— более простая схема монтажа водосточной системы.

отрицательные стороны применения малого угла склона кровли:

— необходимость использования усиленной обрешетки;

— необходимость обеспечить высокие показатели снеговой нагрузки (вследствие высокой вероятности накопления тяжелых масс снега);

— увеличенные требования к такой характеристике как герметичность стыков. Существует высокая вероятность подтекания воды при выпадении осадков;

— невозможность оборудования мансардных помещений и чердаков.

Достоинства и недостатки больших значений углов склона кровли .

Достоинства кровель с большим углом склона:

— низкая вероятность проникновения атмосферной влаги в зоны стыка кровельных материалов. Данное обстоятельство обусловлено большими углами падения осадков;

— значительное уменьшение, а зачастую и полное отсутствие (при увеличенных углах склона) т.н. снеговой нагрузки и сопутствующее этому обстоятельству – отсутствие необходимости оборудовать элементы снегозадержания;

— допустимость использования несложных крепежных элементов (гвозди и саморезы);

— широкий простор для обустройства мансардных и чердачных помещений.

Негативные стороны больших значений угла склона кровли:

— увеличенный расход строительных материалов;

— увеличенные значения массы всей кровли;

— увеличенное значение ветровой нагрузки (высокая парусность);

— сопутствующие сложности оборудования системы водоотведения (вызвано увеличенным значением площади, подверженной скоплению атмосферных осадков).

Рассмотрев достоинства и недостатки кровель с различными значениями углов склона можно сделать следующий вывод: оптимальным решением при проектировании кровли будет такой, где будут использованы средние значения угла склона кровли, такое решение позволит добиться компромисса между показателями эффективности кровли и возможностями реализации архитектурных предпочтений.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
