Шайбы Nord-Lock. Инструкция по монтажу.
Установка шайб Nord-Lock в болтовом соединении.
Шайба Nord-Lock всегда состоит из двух половинок. Предварительно собранные новые шайбы для удобства монтажа поставляются склеенными так, чтобы поверхности с клиньями соприкасались друг с другом. При первой установке клей разрушается, далее половинки разделяются.
Выбор материала/типа шайб Nord-Lock, производится в соответствии с техническими сведениями, исходя из диаметра болтового соединения; температуры и антикоррозионных свойств.
Применение смазки необходимо для болтов больших размеров и в случае применения в соединениях нержавеющей стали, в целях:
- повторного использования крепежных элементов;
- уменьшение и регулирование силы трения;
- облегчение сборки и демонтажа;
- уменьшение напряжения при кручении в результате минимизации трения в резьбе;
- предотвращение истирания поверхности и задирания резьбы.
Затяжка болтового соединения с шайбой Nord-Lock
Шайбы Nord-Lock можно затягивать стандартными инструментами, скольжение всегда происходит между верхней половинкой шайбы и головкой болта/гайки. Крутящий момент при затяжке болтового соединения обычно больше на 10%, чем при затяжке с другими шайбами.
Функция стопорно-клиновой фиксации Nord-Lock обеспечивает надежное крепление как на сухой, так и на смазанной поверхностях. Рекомендованные крутящие моменты для затяжки резьбовых соединений приведены в таблице.
Рекомендации по крутящему моменту для стальных шайб Nord-Lock с покрытием Delta Protekt ®
| Размер шайбы | Размер по болту | Шаг резьбы, мм | Без смазки с болтом класса 8.8, σт=62%* | Смазка масло с болтом класса 10.9, σт=71% | Смазка масло с болтом класса 12.9, σт=71% | |||
| Крутящий момент, Нм | Осевое усилие, кН | Крутящий момент, Нм | Осевое усилие, кН | Крутящий момент, Нм | Осевое усилие, кН | |||
| NL3 DP | M3 | 0,5 | 1,3 | 2,0 | 1,8 | 3,2 | 2,0 | 3,9 |
| NL4 DP | M4 | 0,7 | 3,1 | 3,5 | 4,1 | 5,6 | 4,6 | 6,7 |
| NL5 DP | M5 | 0,8 | 6,0 | 5,6 | 8,1 | 9,1 | 9,1 | 10,9 |
| NL6 DP | M6 | 1,0 | 10,5 | 8,0 | 14,1 | 12,9 | 15,8 | 15,4 |
| NL8 DP | M8 | 1,25 | 25 | 15 | 34 | 23 | 38 | 28 |
| NL10 DP | M10 | 1,5 | 50 | 23 | 67 | 37 | 75 | 44 |
| NL12 DP | M12 | 1,75 | 85 | 33 | 115 | 54 | 128 | 65 |
| NL14 DP | M14 | 2,0 | 136 | 46 | 183 | 74 | 204 | 89 |
| NL16 DP | M16 | 2,0 | 208 | 62 | 279 | 100 | 311 | 120 |
| NL18 DP | M18 | 2,5 | 291 | 76 | 391 | 123 | 437 | 148 |
| NL20 DP | M20 | 2,5 | 408 | 97 | 547 | 156 | 610 | 188 |
| NL22 DP | M22 | 2,5 | 557 | 120 | 745 | 194 | 831 | 233 |
| NL24 DP | M24 | 3,0 | 703 | 140 | 942 | 225 | 1052 | 270 |
| NL27 DP | M27 | 3,0 | 1028 | 182 | 1375 | 294 | 1533 | 352 |
| NL30 DP | M30 | 3,5 | 1401 | 222 | 1875 | 358 | 2091 | 430 |
| NL33 DP | M33 | 3,5 | 1889 | 275 | 2526 | 443 | 2815 | 532 |
| NL36 DP | M36 | 4,0 | 2436 | 324 | 3259 | 522 | 3633 | 626 |
| NL39 DP | M39 | 4,0 | 3145 | 387 | 4203 | 624 | 4683 | 748 |
| NL42 DP | M42 | 4,5 | 3890 | 445 | 5202 | 716 | 5799 | 860 |
*σт – расчетный предел текучести
По вопросам относительно крутящего момента для шайб из других материалов свяжитесь с нашими специалистами.
После затягивании болтового соединения для визуального контроля стопорно-клиновой фиксации маркером наносится метка.
Отворачивание
Отворачивание шайб Nord-Lock выполняется так же, как и их затяжка. В связи с тем, что фиксация не осуществляется за счет увеличенного трения, момент отворачивания ниже, чем момент затяжки. Поэтому момент отворачивания нельзя использовать для проверки эффективности фиксации.
При отворачивании болта со стопорным элементом Nord-Lock следует проверить два критерия:
присутствует ли скольжение между клиновыми поверхностями;
отпечаток зубчатых насечек должен быть виден как на крепежном элементе, так и на сопрягаемой поверхности;
Повторное использование шайбы Nord-Lock
Шайбы Nord-Lock используются многократно. Как и все остальные крепежные детали, перед повторным применением шайбы следует проверить на наличие износа клиньев. Правильно располагайте половинки шайбы при повторном использовании, клиновые поверхности шайб должны соприкасаться друг с другом.
Крепление деталей, для которых не рекомендуется использовать шайбы Nord-Lock
Незакрепленные сопрягаемые поверхности;
Рекомендации по способу соединения шайбами Nord-Lock
Болтовое соединение с глухим отверстием;
Раззенкованные (утопленные) отверстия;
Резьбовое соединение со сквозным отверстием. Устанавливается две шайбы;
Резьбовые шпильки
Под фланцевый болт и фланцевую гайку для больших и продольных отверстий, мягкой сопрягаемой поверхности (например, окрашенной), используется шайба Nord-Lock “SP” с увеличенным внешним диаметром)
Гарантии изготовителя.
Компания Nord-Lock AB несет 100% ответственность за использование шайб Nord-Lock в случае соблюдения настоящей Инструкции. В случае монтажа нестандартной конструкции или особого материала крепежа и/или скрепляемых деталей, Вы можете проконсультироваться у официального представителя Nord-Lock в Вашей стране.
Шайба NORD-LOCK
Доставка по Санкт-Петербургу
от 300 рублей
Доставка по Лен. области
от 500 рублей
Самовывоз со склада
Завтра
Доставка транспортной компанией по России и СНГ
Оплата производится только по безналичному расчёту.
Стоимость доставки рассчитывается отдельно и зависит от суммы заказа и региона доставки.
Напишите дежурному специалисту и получите консультацию!
Товар добавлен в корзину
Шайба NORD-LOCK М16 (17,0×30,7×3,4)
Товар добавлен в корзину
Шайба NORD-LOCK М20 (21,4×39,0x3,4)
Товар добавлен в корзину
Шайба NORD-LOCK М64(67,1х95,0х7,0)
Товар добавлен в корзину
Шайба NORD-LOCK М33 (34,4×58,5×6,6)
Товар добавлен в корзину
Шайба NORD-LOCK М3 (3,4×7,0x1,8)
Товар добавлен в корзину
Шайба NORD-LOCK М4 (4,4×7,6×1,8)
Товар добавлен в корзину
Шайба NORD-LOCK М5 (5,4×9,0x1,8)
Товар добавлен в корзину
Шайба NORD-LOCK М6 (6,5×10,8×1,8)
Товар добавлен в корзину
Шайба NORD-LOCK М8 (8,7×13,5×2,5)
Товар добавлен в корзину
Шайба NORD-LOCK М10 (10,7×16,6×2,5)
Товар добавлен в корзину
Шайба NORD-LOCK М12 (13,0×19,5×2,5)
Товар добавлен в корзину
Шайба NORD-LOCK М14 (15,2×23,0x3,4)
Товар добавлен в корзину
Шайба NORD-LOCK М16 (17,0×25,4×3,4)
Товар добавлен в корзину
Шайба NORD-LOCK М18 (19,5×29,0x3,4)
Товар добавлен в корзину
Шайба NORD-LOCK М20 (21,4×30,7×3,4 )
Товар добавлен в корзину
Шайба NORD-LOCK М24 (25,3×48,5×4,6)
Товар добавлен в корзину
Шайба NORD-LOCK М30 (31,4×47,0x5,8)
Товар добавлен в корзину
Шайба NORD-LOCK М36 (37,4×55,0x6,6)
Товар добавлен в корзину
Шайба NORD-LOCK М40 (40,4×58,5×6,6)
Товар добавлен в корзину
Шайба NORD-LOCK М6 (6,5×13,5×2,7)
Товар добавлен в корзину
Шайба NORD-LOCK М8 (8,7×16,6×2,7)
Товар добавлен в корзину
Шайба NORD-LOCK М24 (25,3×39,0x3,7)
Товар добавлен в корзину
Шайба NORD-LOCK М12 (13,0×25,4×3,7)
Товар добавлен в корзину
Шайба NORD-LOCK М10 (10,7×21,0x2,7)
Товар добавлен в корзину
Шайба NORD-LOCK М33 (34,4×48,5×5,8)
Товар добавлен в корзину
Шайба NORD-LOCK М22
Товар добавлен в корзину
Шайба NORD-LOCK A4 М30 (31,4×58,5×6,8)
Товар добавлен в корзину
Шайба NORD-LOCK SS A4 М14 (15,2×23,0x3)
Товар добавлен в корзину
Шайба NORD-LOCK М39
Товар добавлен в корзину
Шайба NORD-LOCK М27
Товар добавлен в корзину
Шайба NORD-LOCK М42
Товар добавлен в корзину
Шайба NORD-LOCK M16 А4 (17×25,4×3)
Товар добавлен в корзину
Шайба NORD-LOCK M24 А4 (25,3x39x3,2)
Товар добавлен в корзину
Шайба NORD-LOCK М36 (37,4×63,0x6,6)
Товар добавлен в корзину
Шайба NORD-LOCK М14 (15,2×30,7×3,4)
Товар добавлен в корзину
Шайба NORD-LOCK М24 (25,3×39,0x3,4)
Товар добавлен в корзину
Шайба Heico-Lock M 12 Delta Protect
Товар добавлен в корзину
Шайба Heico-Lock M 16 Delta Protect
Товар добавлен в корзину
Шайба Heico-Lock M 18 Delta Protect
Товар добавлен в корзину
Шайба Heico-Lock large M 20 Delta Protect
Товар добавлен в корзину
Шайба Heico-Lock M 24 Delta Protect
Товар добавлен в корзину
Шайба Heico-Lock M 30 Delta Protect

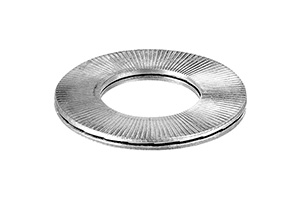

Шайба стопорная NORD-LOCK, стальная, парная, состоит из двух зубчатых шайб.
Шайбы применяются в соединениях подвергающихся вибрационным и динамическим нагрузкам.

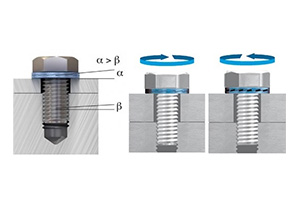

Форма шайб такова, что они блокируют возможность ослабления соединения. Рифленая стопорная шайба применяется для крепления узлов и конструкций в строительной и производственной отрасли с болтами, винтами, шпильками.
Шайба NORD LOCK
Nord-Lock шайба стопорная парная, состоит из двух зубчатых шайб, имеющих клинья с одной стороны и радиально расположенные зубцы с другой стороны. Они устанавливаются при сборке клиньями друг к другу. Применяются в ответственных соединениях подвергающихся вибрационным и динамическим нагрузкам. Их форма такова, что они блокируют возможность ослабления соединения. Шайбы Nord-Lock фиксируют соединения за счёт натяжения, а не трения. Угол клина шайб α больше, чем шаг резьбы болта β. Создается «клиновой эффект», предотвращающий самоотворачивание болтового крепежа.
Для обеспечения надёжной фиксации крепежа твердость сопрягаемых поверхностей должна быть ниже твердости шайб Nord-Lock. При больших или продольных отверстиях, на непрочных материалах и на окрашенных поверхностях необходимо использовать шайбы Nord-Lock «sp» с увеличенным наружным диаметром. Для равномерного распределения нагрузки применяйте шайбы Nord-Lock «sp» с фланцевыми болтами или гайками.
Рекомендуется применять смазку при сборке соединения, что обеспечивает уменьшение трения и напряжения, предотвращение истирания и задирания поверхностей, возможность повторного использования.
Надёжность подтверждена многочисленными вибрационными тестами по стандартам DIN 65151, NASM 1312-7. Шайбы Nord-Lock сертифицированы институтом TUV по параметрам качества и безопасности.
Не рекомендуется применять:
- Для сопрягаемых материалов, твердость которых выше твердости шайб
- Для слишком мягких материалов (дерево, пластик)
- Для соединений с большой усадкой
- Для соединений без предварительного натяга
Материалы и характеристики
| Характеристики | Стальные шайбы | Шайбы из нержавеющей стали (ss) | Шайбы 254 SMO | Шайбы INCONEL/ HASTELLOY C-276 | Шайбы INCONEL 718 |
|---|---|---|---|---|---|
| Тип стали | EN 1.7182 или эквивалент | EN 1.4404 или эквивалент | EN 1.4547 или эквивалент | EN 2.4819 или эквивалент | EN 2.4667 или эквивалент |
| Примеры применения | Стандартные стальные конструкции | Стандартные конструкции из нержавеющей стали. Бесхлорная / бескислотная среда | Стандартные конструкции для соленой воды, насосы, теплообменники, ядерные установки, оборудование для обессоливания, пищевого производства и медицинское оборудование | Стандартные конструкции, связанные с кислотной средой, обрабатывающая и химическая промышленность, испарители, оборудование глубоководных скважин | Конструкции, связанные с высокими температурами, газовые турбины, турбонагнетатели, печи сжигания |
| Применяются для болтов с размерами | M3-M130 | M3-M80 | M3-M39 | M3-M39 доступно по заказу | M3-M39 доступно по заказу |
| Типы шайб | Шайбы со стандартным внешним диаметром (NL3–NL130) |

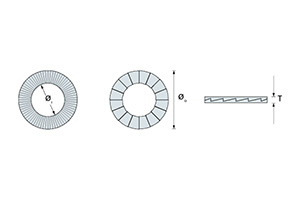

Размеры стопорных шайб Nord-Lock, сталь EN 1.7182 или эквивалент, цинк-ламельное покрытие (Delta Protekt), закаленные
| Размер шайбы | Размер болтов | Øi, мм | Øo, мм | Толщина Т, мм | Мин. упаковка (в парах) | Вес кг/100 пар |
|---|---|---|---|---|---|---|
| NL3 | М3 | 3.4 | 7.0 | 1.8 | 200 | 0.03 |
| NL3.5 | М3.5 | 3.9 | 7.6 | 1.8 | 200 | 0.04 |
| NL3.5sp | М3.5 | 3.9 | 9.0 | 1.8 | 200 | 0.06 |
| NL4 | М4 | 4.4 | 7.6 | 1.8 | 200 | 0.04 |
| NL4sp | М4 | 4.4 | 9.0 | 1.8 | 200 | 0.06 |
| NL5 | М5 | 5.4 | 9.0 | 1.8 | 200 | 0.05 |
| NL5sp | М5 | 5.4 | 10.8 | 1.8 | 200 | 0.11 |
| NL6 | М6 | 6.5 | 10.8 | 1.8 | 200 | 0.07 |
| NL6sp | М6 | 6.5 | 13.5 | 2.5 | 200 | 0.20 |
| NL8 | М8 | 8.7 | 13.5 | 2.5 | 200 | 0.15 |
| NL8sp | М8 | 8.7 | 16.6 | 2.5 | 200 | 0.28 |
| NL10 | М10 | 10.7 | 16.6 | 2.5 | 200 | 0.22 |
| NL10sp | М10 | 10.7 | 21.0 | 2.5 | 200 | 0.47 |
| NL11 | М11 | 11.4 | 18.5 | 2.5 | 200 | 0.29 |
| NL12 | М12 | 13.0 | 19.5 | 2.5 | 200 | 0.29 |
| NL12sp | М12 | 13.0 | 25.4 | 3.4 | 100 | 0.93 |
| NL14 | М14 | 15.2 | 23.0 | 3.4 | 100 | 0.56 |
| NL14sp | М14 | 15.2 | 30.7 | 3.4 | 100 | 1.41 |
| NL16 | М16 | 17.0 | 25.4 | 3.4 | 100 | 0.67 |
| NL16sp | М16 | 17.0 | 30.7 | 3.4 | 100 | 1.28 |
| NL18 | М18 | 19.5 | 29.0 | 3.4 | 100 | 0.85 |
| NL18sp | М18 | 19.5 | 34.5 | 3.4 | 100 | 1.58 |
| NL20 | М20 | 21.4 | 30.7 | 3.4 | 100 | 0.93 |
| NL20sp | М20 | 21.4 | 39.0 | 3.4 | 100 | 2.03 |
| NL22 | М22 | 23.4 | 34.5 | 3.4 | 100 | 1.29 |
| NL22sp | М22 | 23.4 | 42.0 | 4.6 | 50 | 3.31 |
| NL24 | М24 | 25.3 | 39.0 | 3.4 | 100 | 1.68 |
| NL24sp | М24 | 25.3 | 48.5 | 4.6 | 50 | 4.51 |
| NL27 | М27 | 28.4 | 42.0 | 5.8 | 50 | 3.29 |
| NL27sp | М27 | 28.4 | 48.5 | 5.8 | 25 | 5.39 |
| NL30 | М30 | 31.4 | 47.0 | 5.8 | 50 | 4.20 |
| NL30sp | М30 | 31.4 | 58.5 | 6.6 | 25 | 8.96 |
| NL33 | М33 | 34.4 | 48.5 | 5.8 | 25 | 3.97 |
| NL33sp | М33 | 34.4 | 58.5 | 6.6 | 25 | 8.31 |
| NL36 | М36 | 37.4 | 55.0 | 5.8 | 25 | 5.59 |
| NL36sp | М36 | 37.4 | 63.0 | 6.6 | 25 | 9.15 |
| NL39 | М39 | 40.4 | 58.5 | 5.8 | 25 | 6.28 |
| NL42 | М42 | 43.2 | 63.0 | 5.8 | 25 | 7.47 |
| NL45 | М45 | 46.2 | 70.0 | 7.0 | 25 | 10.20 |
| NL48 | М48 | 49.6 | 75.0 | 7.0 | 25 | 12.00 |
| NL52 | М52 | 53.6 | 80.0 | 7.0 | 25 | 13.00 |
| NL56 | М56 | 59.1 | 85.0 | 7.0 | 10 | 13.50 |
| NL60 | М60 | 63.1 | 90.0 | 7.0 | 10 | 15.20 |
| NL64 | М64 | 67.1 | 95.0 | 7.0 | 10 | 16.70 |
| NL68 | М68 | 71.1 | 100.0 | 9.5 | 1 | 28.19 |
| NL72 | М72 | 75.1 | 105.0 | 9.5 | 1 | 30.70 |
| NL76 | М76 | 79.1 | 110.0 | 9.5 | 1 | 33.31 |
| NL80 | М80 | 83.1 | 115.0 | 9.5 | 1 | 36.02 |
| NL85 | М85 | 88.1 | 120.0 | 9.5 | 1 | 37.84 |
| NL90 | М90 | 92.4 | 130.0 | 9.5 | 1 | 47.67 |
| NL95 | М95 | 97.4 | 135.0 | 9.5 | 1 | 49.81 |
| NL100 | М100 | 103.4 | 145.0 | 9.5 | 1 | 58.91 |
| NL105 | М105 | 108.4 | 150.0 | 9.5 | 1 | 61.28 |
| NL110 | М110 | 113.4 | 155.0 | 9.5 | 1 | 63.65 |
| NL115 | М115 | 118.4 | 165.0 | 9.5 | 1 | 75.28 |
| NL120 | М120 | 123.4 | 170.0 | 9.5 | 1 | 77.94 |
| NL125 | М125 | 128.4 | 173.0 | 9.5 | 1 | 76.63 |
| NL130 | М130 | 133.4 | 178.0 | 9.5 | 1 | 79.17 |
Допуски на стопорные шайбы Nord-Lock:
NL3 – NL8 Øi ±0,1 мм; NL10 – NL42 Øi ±0,2 мм; NL45 – NL130 Øi +0,5 / -0,0 мм.
NL3 – NL24 Øo ± 0,2 мм; NL27 – NL42 Øo ± 0,3 мм; NL45 – NL130 Øo +0,0 / -2,0 мм.
NL3 – NL42 T ± 0,25 мм; NL45 – NL130 T ± 0,75 мм.
Шайбы Nord-Lock толщиной 6,6 мм имеют допуск по толщине +0,0 / -0,5 мм.
Крутящий момент затяжки оцинкованных болтов 8.8 со стопорными шайбами Nord-Lock (сталь с цинк-ламельным покрытием)
| Размер шайбы | Размер болта | Шаг резьбы, мм | Масло GF=75% μth = 0,10, μb = 0,16 | Смазка Cu/C, GF=75% μth = 0,11, μb = 0,16 | Сухой, GF=62% μth = 0,15, μb= 0,18 | |||
|---|---|---|---|---|---|---|---|---|
| Крутящий момент, Nm | Осевое усилие, kN | Крутящий момент, Nm | Осевое усилие, kN | Крутящий момент, Nm | Осевое усилие, kN | |||
| NL3 | М3 | 0.5 | 1.3 | 2.4 | 2.1 | 2.4 | 1.3 | 2.0 |
| NL4 | М4 | 0.7 | 3.1 | 4.2 | 4.4 | 4.2 | 3.1 | 3.5 |
| NL5 | М5 | 0.8 | 6.0 | 6.8 | 8.0 | 6.8 | 6.0 | 5.6 |
| NL6 | М6 | 1.0 | 10.5 | 9.7 | 13.2 | 9.7 | 10.5 | 8.0 |
| NL8 | М8 | 1.25 | 25 | 18 | 30 | 18 | 25 | 15 |
| NL10 | М10 | 1.5 | 49 | 28 | 49 | 28 | 50 | 23 |
| NL12 | М12 | 1.75 | 85 | 40 | 83 | 40 | 85 | 33 |
| NL14 | М14 | 2.0 | 135 | 55 | 131 | 55 | 136 | 46 |
| NL16 | М16 | 2.0 | 205 | 75 | 197 | 75 | 208 | 62 |
| NL18 | М18 | 2.5 | 288 | 92 | 275 | 92 | 291 | 76 |
| NL20 | М20 | 2.5 | 402 | 118 | 382 | 118 | 408 | 97 |
| NL22 | М22 | 2.5 | 548 | 146 | 517 | 146 | 557 | 120 |
| NL24 | М24 | 3.0 | 693 | 169 | 652 | 169 | 703 | 140 |
| NL27 | М27 | 3.0 | 1010 | 221 | 945 | 221 | 1028 | 182 |
| NL30 | М30 | 3.5 | 1379 | 269 | 1286 | 269 | 1401 | 222 |
| NL33 | М33 | 3.5 | 1855 | 333 | 1722 | 333 | 1889 | 275 |
| NL36 | М36 | 4.0 | 2394 | 392 | 2219 | 392 | 2436 | 324 |
| NL39 | М39 | 4.0 | 3087 | 468 | 2852 | 468 | 3145 | 387 |
| NL42 | М42 | 4.5 | 3820 | 538 | 3525 | 538 | 3890 | 445 |
Смазка Cu/C = медно-графитовая смазка (Molykote 1000)
GF = отношение предела текучести
μth = трение в резьбе
μb = трение шайбы
1 N = 0,225 lb
1 Nm = 0,738 ft-lb
Nord-Lock шайба
Надёжность шайб Nord-Lock подтверждена многочисленными вибрационными тестами по стандартам DIN 65151, NASM 1312-7. Шайбы Nord-Lock сертифицированы институтом TÜV по параметрам качества и безопасности.
- Описание
Описание
Nord-Lock шайба стопорная парная, состоит из двух зубчатых шайб, имеющих клинья с одной стороны и радиально расположенные зубцы с другой стороны. Шайбы устанавливаются при сборке клиньями друг к другу. Шайбы применяются в ответственных соединениях подвергающихся вибрационным и динамическим нагрузкам. Форма шайб такова, что они блокируют возможность ослабления соединения. Шайбы Nord-Lock фиксируют соединения за счёт натяжения, а не трения. Угол клина шайб α больше, чем шаг резьбы болта β. Создается «клиновой эффект», предотвращающий самоотворачивание болтового крепежа.
Для обеспечения надёжной фиксации крепежа твердость сопрягаемых поверхностей должна быть ниже твердости шайб Nord-Lock. При больших или продольных отверстиях, на непрочных материалах и на окрашенных поверхностях необходимо использовать шайбы Nord-Lock «sp» с увеличенным наружным диаметром. Для равномерного распределения нагрузки применяйте шайбы Nord-Lock «sp» с фланцевыми болтами или гайками.
Рекомендуется применять смазку при сборке соединения, что обеспечивает уменьшение трения и напряжения, предотвращение истирания и задирания поверхностей, возможность повторного использования.
Надёжность шайб Nord-Lock подтверждена многочисленными вибрационными тестами по стандартам DIN 65151, NASM 1312-7. Шайбы Nord-Lock сертифицированы институтом TÜV по параметрам качества и безопасности.
Не рекомендуется применять шайбы Nord-Lock:
| Размер шайбы | Размер болтов | Øi, мм | Øo, мм | Толщина Т, мм | Мин. упаковка (в парах) | Вес кг/100 пар |
|---|---|---|---|---|---|---|
| NL3 | М3 | 3.4 | 7.0 | 1.8 | 200 | 0.03 |
| NL3.5 | М3.5 | 3.9 | 7.6 | 1.8 | 200 | 0.04 |
| NL3.5sp | М3.5 | 3.9 | 9.0 | 1.8 | 200 | 0.06 |
| NL4 | М4 | 4.4 | 7.6 | 1.8 | 200 | 0.04 |
| NL4sp | М4 | 4.4 | 9.0 | 1.8 | 200 | 0.06 |
| NL5 | М5 | 5.4 | 9.0 | 1.8 | 200 | 0.05 |
| NL5sp | М5 | 5.4 | 10.8 | 1.8 | 200 | 0.11 |
| NL6 | М6 | 6.5 | 10.8 | 1.8 | 200 | 0.07 |
| NL6sp | М6 | 6.5 | 13.5 | 2.5 | 200 | 0.20 |
| NL8 | М8 | 8.7 | 13.5 | 2.5 | 200 | 0.15 |
| NL8sp | М8 | 8.7 | 16.6 | 2.5 | 200 | 0.28 |
| NL10 | М10 | 10.7 | 16.6 | 2.5 | 200 | 0.22 |
| NL10sp | М10 | 10.7 | 21.0 | 2.5 | 200 | 0.47 |
| NL11 | М11 | 11.4 | 18.5 | 2.5 | 200 | 0.29 |
| NL12 | М12 | 13.0 | 19.5 | 2.5 | 200 | 0.29 |
| NL12sp | М12 | 13.0 | 25.4 | 3.4 | 100 | 0.93 |
| NL14 | М14 | 15.2 | 23.0 | 3.4 | 100 | 0.56 |
| NL14sp | М14 | 15.2 | 30.7 | 3.4 | 100 | 1.41 |
| NL16 | М16 | 17.0 | 25.4 | 3.4 | 100 | 0.67 |
| NL16sp | М16 | 17.0 | 30.7 | 3.4 | 100 | 1.28 |
| NL18 | М18 | 19.5 | 29.0 | 3.4 | 100 | 0.85 |
| NL18sp | М18 | 19.5 | 34.5 | 3.4 | 100 | 1.58 |
| NL20 | М20 | 21.4 | 30.7 | 3.4 | 100 | 0.93 |
| NL20sp | М20 | 21.4 | 39.0 | 3.4 | 100 | 2.03 |
| NL22 | М22 | 23.4 | 34.5 | 3.4 | 100 | 1.29 |
| NL22sp | М22 | 23.4 | 42.0 | 4.6 | 50 | 3.31 |
| NL24 | М24 | 25.3 | 39.0 | 3.4 | 100 | 1.68 |
| NL24sp | М24 | 25.3 | 48.5 | 4.6 | 50 | 4.51 |
| NL27 | М27 | 28.4 | 42.0 | 5.8 | 50 | 3.29 |
| NL27sp | М27 | 28.4 | 48.5 | 5.8 | 25 | 5.39 |
| NL30 | М30 | 31.4 | 47.0 | 5.8 | 50 | 4.20 |
| NL30sp | М30 | 31.4 | 58.5 | 6.6 | 25 | 8.96 |
| NL33 | М33 | 34.4 | 48.5 | 5.8 | 25 | 3.97 |
| NL33sp | М33 | 34.4 | 58.5 | 6.6 | 25 | 8.31 |
| NL36 | М36 | 37.4 | 55.0 | 5.8 | 25 | 5.59 |
| NL36sp | М36 | 37.4 | 63.0 | 6.6 | 25 | 9.15 |
| NL39 | М39 | 40.4 | 58.5 | 5.8 | 25 | 6.28 |
| NL42 | М42 | 43.2 | 63.0 | 5.8 | 25 | 7.47 |
| NL45 | М45 | 46.2 | 70.0 | 7.0 | 25 | 10.20 |
| NL48 | М48 | 49.6 | 75.0 | 7.0 | 25 | 12.00 |
| NL52 | М52 | 53.6 | 80.0 | 7.0 | 25 | 13.00 |
| NL56 | М56 | 59.1 | 85.0 | 7.0 | 10 | 13.50 |
| NL60 | М60 | 63.1 | 90.0 | 7.0 | 10 | 15.20 |
| NL64 | М64 | 67.1 | 95.0 | 7.0 | 10 | 16.70 |
| NL68 | М68 | 71.1 | 100.0 | 9.5 | 1 | 28.19 |
| NL72 | М72 | 75.1 | 105.0 | 9.5 | 1 | 30.70 |
| NL76 | М76 | 79.1 | 110.0 | 9.5 | 1 | 33.31 |
| NL80 | М80 | 83.1 | 115.0 | 9.5 | 1 | 36.02 |
| NL85 | М85 | 88.1 | 120.0 | 9.5 | 1 | 37.84 |
| NL90 | М90 | 92.4 | 130.0 | 9.5 | 1 | 47.67 |
| NL95 | М95 | 97.4 | 135.0 | 9.5 | 1 | 49.81 |
| NL100 | М100 | 103.4 | 145.0 | 9.5 | 1 | 58.91 |
| NL105 | М105 | 108.4 | 150.0 | 9.5 | 1 | 61.28 |
| NL110 | М110 | 113.4 | 155.0 | 9.5 | 1 | 63.65 |
| NL115 | М115 | 118.4 | 165.0 | 9.5 | 1 | 75.28 |
| NL120 | М120 | 123.4 | 170.0 | 9.5 | 1 | 77.94 |
| NL125 | М125 | 128.4 | 173.0 | 9.5 | 1 | 76.63 |
| NL130 | М130 | 133.4 | 178.0 | 9.5 | 1 | 79.17 |
Допуски на стопорные шайбы Nord-Lock:
NL3 – NL8 Øi ±0,1 мм; NL10 – NL42 Øi ±0,2 мм; NL45 – NL130 Øi +0,5 / -0,0 мм.
NL3 – NL24 Øo ± 0,2 мм; NL27 – NL42 Øo ± 0,3 мм; NL45 – NL130 Øo +0,0 / -2,0 мм.
NL3 – NL42 T ± 0,25 мм; NL45 – NL130 T ± 0,75 мм.
Шайбы Nord-Lock толщиной 6,6 мм имеют допуск по толщине +0,0 / -0,5 мм.
| Размер шайбы | Размер болта | Шаг резьбы, мм | Масло GF=75% μth= 0,10, μb = 0,16 | Смазка Cu/C, GF=75% μth = 0,11, μb = 0,16 | Сухой, GF=62% μth = 0,15, μb= 0,18 | |||
|---|---|---|---|---|---|---|---|---|
| Крутящий момент, Nm | Осевое усилие, kN | Крутящий момент, Nm | Осевое усилие, kN | Крутящий момент, Nm | Осевое усилие, kN | |||
| NL3 | М3 | 0.5 | 1.3 | 2.4 | 2.1 | 2.4 | 1.3 | 2.0 |
| NL4 | М4 | 0.7 | 3.1 | 4.2 | 4.4 | 4.2 | 3.1 | 3.5 |
| NL5 | М5 | 0.8 | 6.0 | 6.8 | 8.0 | 6.8 | 6.0 | 5.6 |
| NL6 | М6 | 1.0 | 10.5 | 9.7 | 13.2 | 9.7 | 10.5 | 8.0 |
| NL8 | М8 | 1.25 | 25 | 18 | 30 | 18 | 25 | 15 |
| NL10 | М10 | 1.5 | 49 | 28 | 49 | 28 | 50 | 23 |
| NL12 | М12 | 1.75 | 85 | 40 | 83 | 40 | 85 | 33 |
| NL14 | М14 | 2.0 | 135 | 55 | 131 | 55 | 136 | 46 |
| NL16 | М16 | 2.0 | 205 | 75 | 197 | 75 | 208 | 62 |
| NL18 | М18 | 2.5 | 288 | 92 | 275 | 92 | 291 | 76 |
| NL20 | М20 | 2.5 | 402 | 118 | 382 | 118 | 408 | 97 |
| NL22 | М22 | 2.5 | 548 | 146 | 517 | 146 | 557 | 120 |
| NL24 | М24 | 3.0 | 693 | 169 | 652 | 169 | 703 | 140 |
| NL27 | М27 | 3.0 | 1010 | 221 | 945 | 221 | 1028 | 182 |
| NL30 | М30 | 3.5 | 1379 | 269 | 1286 | 269 | 1401 | 222 |
| NL33 | М33 | 3.5 | 1855 | 333 | 1722 | 333 | 1889 | 275 |
| NL36 | М36 | 4.0 | 2394 | 392 | 2219 | 392 | 2436 | 324 |
| NL39 | М39 | 4.0 | 3087 | 468 | 2852 | 468 | 3145 | 387 |
| NL42 | М42 | 4.5 | 3820 | 538 | 3525 | 538 | 3890 | 445 |
Смазка Cu/C = медно-графитовая смазка (Molykote® 1000)
GF = отношение предела текучести
μth = трение в резьбе
μb = трение шайбы
1 N = 0,225 lb
1 Nm = 0,738 ft-lb
Вы можете заказать и купить стальные стопорные шайбы Nord-Lock оптом по договорным ценам.
Шайбы и подшипники в складных ножах
Современные складные ножи представляют из себя сложный комплекс различных технологических решений, важным компонентом которого является работа осевого узла. Для обеспечения плавного хода клинка и быстрого открывания ножа применяются самые разнообразные детали, в числе которых фторопластовые и металлические шайбы, а также шариковые и роликовые подшипники.
Шайбы из фосфористой бронзы
Фосфористая бронза является основным материалом для шайб из цветного металла, который на сегодняшний день используется при изготовлении ножей. Она отличается от обычной бронзы тем, обладает большим сопротивлением к изнашивающим и истирающим усилиям, а также большой химической устойчивостью. Этот сорт бронзы при металлургической обработке подвергается очистке с помощью фосфора. Он удаляет при плавке бронзы окислы меди и олова, которые придают сплаву твердость и хрупкость. Очищенный таким образом сплав становится твердым и не теряет вязкости, что дает возможность использовать его в различных механизмах при ударах и трении (подшипники, зубчатые колеса и т.д.). Вязкость фосфористой бронзы настолько велика, что она может коваться, прокатываться и тянуться в проволоку в холодном состоянии. При движении клинка на складывание, эти шайбы выступают в качестве подшипника скольжения. Но при этом они требуют точной, четкой подгонки. При регулярном обслуживании (смазывании, шлифовке на полировочной пасте) такие шайбы способны работать долгие годы.
Фторопластовые шайбы
Фторопласт — это общее название фторсодержащих пластмасс, получаемых при полимеризации тетрафторэтилена. Он синтезируется в виде белого порошка, образующего комки, а затем прессуется и спекается при высокой температуре. В своем составе может содержать от одного до четырех атомов фтора, что отражается в названии его типов. К наиболее распространенным фторопластам относится политетрафторэтилен, известный в России как фторопласт-4. В США этот материал известен под торговой маркой «тефлон» (Teflon). Основные достоинства фторопласта: устойчивость практически к любому химическому воздействию, низкий коэффициент трения, устойчивость к сцеплению с другими поверхностями. Кроме того, термостойкость, то есть гибкость и эластичность материала сохраняются при температурах в диапазоне от -70° до +270°С. Фторопласт практически не горит, в пламени он только обугливается, а при извлечении его из открытого огня полностью прекращается и обугливание. Изделия из фторопласта не изменяют свою длину даже под воздействием температуры. В качестве шайб для ножей главным достоинством фторопласта является мягкий и плавный ход клинка. Как и шайбы из металла, фторопластовые шайбы нуждаются в смазке. В осевом узле при больших боковых нагрузках они могут деформироваться. Для нормального функционирования они нуждаются в регулярной чистке от пыли и грязи.
Латунные шайбы
Латунь – это двойной или многокомпонентный сплав на основе меди, где основным легирующим элементом является цинк, иногда с добавлением олова (меньшим чем цинка), никеля, свинца, марганца, железа. По металлургической классификации к бронзам не относится. Главными преимуществами таких шайб является повышенная износостойкость, стойкость к окислению и карбонизации, они не подвержены намагничиванию, не бояться низких температур. Латунные шайбы используются в российской ножевой промышленности достаточно редко, так как китайские фторопластовые шайбы экономически более выгодны, а на дорогих ножах премиальные бренды уже перешли на использование подшипников. Однако и в подшипниках латунь активно применяется при изготовлении сепараторов.
Подшипником называется сборочный узел, являющийся частью опоры или упора и поддерживающий вал, ось или иную подвижную конструкцию с заданной жёсткостью. Он фиксирует положение в пространстве, обеспечивает вращение и качение с наименьшим сопротивлением, воспринимает и передаёт нагрузку от подвижного узла на другие части конструкции. Подшипники можно классифицировать на большое количество основных типов: шариковые, роликовые цилиндрические, роликовые конические, двухрядные самоустанавливающиеся, игольчатые, упорные шариковые и т.д. В складных ножах используются шариковые и роликовые подшипники.
Шариковые подшипники
Металлические подшипники
В осевом узле складного ножа наибольшее применение получили шариковые и роликовые подшипники.
Шариковые подшипники наиболее распространенный тип подшипников. В них применяются шариковые тела качения, которые катятся в беговых дорожках, выполненных на поверхностях наружных колец (обойм), и заключены в штампованные или механически обработанные, или синтетические (полимерные) сепараторы. Благодаря точечному контакту между шариками и беговой дорожкой, момент трения у такого типа подшипников не велик, поэтому они могут развивать большие скорости вращения. Для восприятия осевой нагрузки в одном направлении — применяются однорядные шариковые упорные подшипники, в случае, когда действует двухсторонние осевые усилия — двухрядные шариковые упорные.
Наибольшее применение в недорогом сегменте современных складных ножей находят созданные компанией Kershaw система «Kershaw Velocity Technology». KVT – подшипник представляет собой систему на семи шариках, с сепаратором, который изготовлен из полимерного материала, латуни или стального сплава. Главным недостатком можно назвать уязвимость шаров в этих подшипниках перед появлением ржавчины при длительном контакте ножа с водой. В целом при применении любых видов подшипников качения исключительную важность имеет строение осевого узла. Именно от формы и глубины выборки под подшипник зачастую зависит его эффективность.
Роликовые подшипники
Роликовые подшипники представляют собой практически такую же конструкцию, как и шариковые варианты. То есть металлический или пластиковый сепаратор, в котором утоплены металлические цилиндры. Они вращаются вокруг своей оси, развивая скорость в одном направлении. Обычно такие подшипники бывают однорядные, и не образуют из себя сложных многорядных систем. Они вырабатываются с такой же скоростью, как и шариковые, нуждаются в смазке и также плохо переносят боковые нагрузки.
Керамические подшипники
Ке6рамические подшипники – это самое современное устройство для узлов складных ножей. Основным материалом для таких изделий является как правило нитрид кремния (Si3N4). Благодаря тому, что этот вид керамики обладает выдающейся ударной прочностью и высокой жесткостью, этот черный, блестящий после полировки материал стали активно использовать за последние десятилетия в машиностроении. Обычно эти подшипники являются смешанными (гибридными) – в них из керамики выполнены только шары (или другое тело вращения), а оба кольца вращения из стали. Сепаратор на гибридных керамических подшипниках может быть сделан как из синтетических материалов, так и из железа.
Главными достоинствами керамики являются: способность работать в агрессивных кислотах и щелочах без коррозии, керамика легче стали на 40% и значительно лучше рассеивает тепло. Твёрдость по Роквеллу стальных шаров редко превышает 60 единиц по шкале HRC, твердость керамики может достигать 75 единиц. Так как керамика тверже стали, то имеет и более высокий модуль упругости. А это наиболее важное преимущество. Это означает, что при нагрузке и вращении шары деформируются меньше.
В ножах на сегодняшний день применяются самые разнообразные системы керамических подшипников. От самых простых однорядных, до сложных трех и даже пятирядных систем с бронзовыми сепараторами, на стальной каленой подложке и фторопластовым пылезащищающим кольцом. Керамические подшипники требуют высокой степени твердости плашек ножа, в которых они движутся, так как при мягкой стали подшипник будет вырабатывать металл. Что в свою очередь приведет к люфту в осевом узле. Особенно это может быть актуально для титановой рукоятки с канавками без стальной подложки. Если эти подшипники будут находиться в специально вырезанных пазах со сталью высокой твердости, то будет происходить так называемая нагартовка — упрочнение металлов и сплавов вследствие изменения их структуры и фазового состава в процессе пластической деформации. То есть металл в этом месте будет упрочняться. Для смазывания керамических подшипников необходима специальная смазка на тефлоновой основе. Это связано с тем, что при применении масла или любой густой смазки в осевом узле будет скапливаться грязь, которая при соприкосновении с подшипником будет работать как абразив и приводить все к той же выработке металла.
Подшипники системы IKBS
Разработанная в 2002 году братьями Лала и Флавио Икома из Бразилии, система IKBS предназначена для лёгкого и быстрого открывания и закрывания складного ножа. В Ikoma Korth Bearing System (именно так расшифровывается IKBS) применяются шариковые подшипники, обеспечивающие плавное открывание ножа, в разы превышающее аналоги.
Для применения IKBS делается зенковка на каждой стороне лайнера, и туда помещаются шарики. Клинок опирается не на плоскости шайб, а лишь на шарикоподшипники, в точках их соприкосновения с зенковками лайнеров. Тем самым, от конструкции подшипника остаются только шарики и канавки в лайнерах, что облегчает и упрощает весь механизм, делает его более надёжным. Пята клинка не подвергается изменениям. Лучше всего IKBS применять на ножах с замком Frame-lock и Liner-lock. Именно простота конструкции обеспечивает надёжность системы IKBS на практике.
Размер и количество шаров, необходимых IKBS для правильной работы, определяется в соответствии с размерами и назначением ножа. В общей конструкции ножа IKBS занимает очень мало места, что позволяет использовать её практически в любом складном ноже, даже в балисонгах («бабочках»). Вид шариков может варьироваться от простых шариков из углеродистой стали до очень дорогих керамических.
По сравнению с традиционной системой с шайбами, IKBS выделяется гораздо меньшим трением между клинком и лайнером. На сегодняшний день это одна из самых эффективных и надежных систем позиционирования подшипника на складном ноже. Она применяется десятками ножевых производителей по всему миру.
